Manufacturing Process
生產製程
從工藝規劃到試模，每一步用的軟體與設備都列在下面。點圖可放大。
Flow
模具製程流程
- 01工藝規劃CAE Die Layout
- 02設計Design
- 03保麗龍Pattern
- 04鑄造Casting
- 052D 加工2D Machining
- 06組立Assembly
- 073D 加工3D Machining
- 08鉗工Fitting & Spotting
- 09試模Tryout
- 10驗收Buyoff
- 11出貨Dispatch
- 3D 加工分段：粗加工 Rough Cut → 半精加工 Semi Cut → 熱處理 Heat Treatment → 精加工 Final Cut
- 試模後可做氮化處理（Nitriding）再驗收
- 熱沖壓模具另有水道加工（Waterway processing）與熱成形試模（Hot Forming Tryout）
- 試模結果回饋補正（Compensation）到模面與工藝
01
工藝規劃

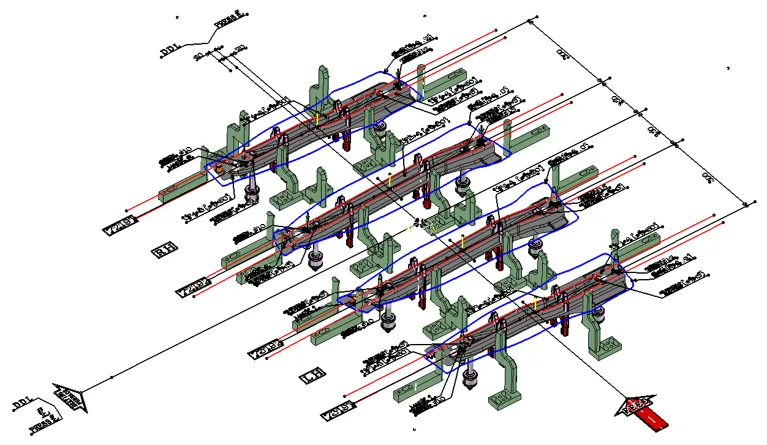

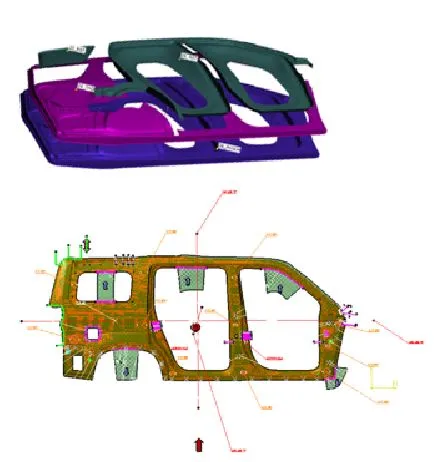

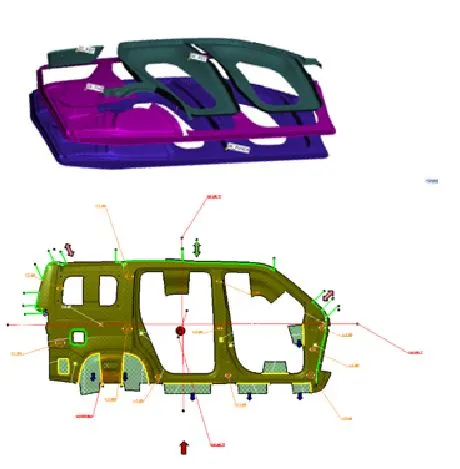

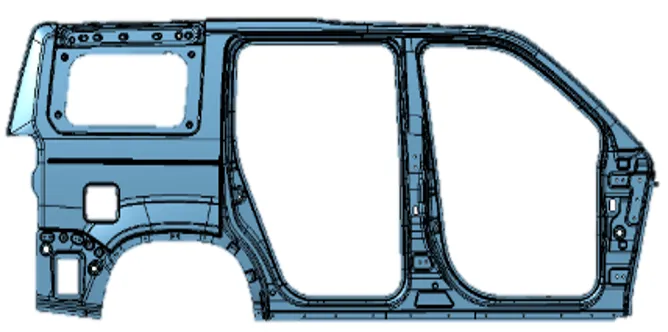

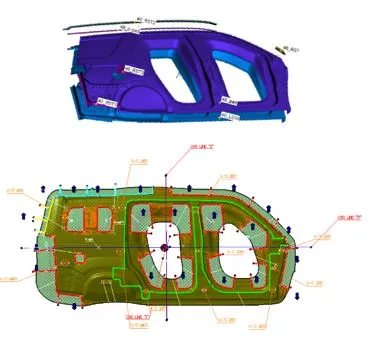

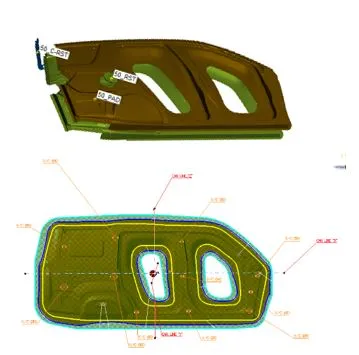

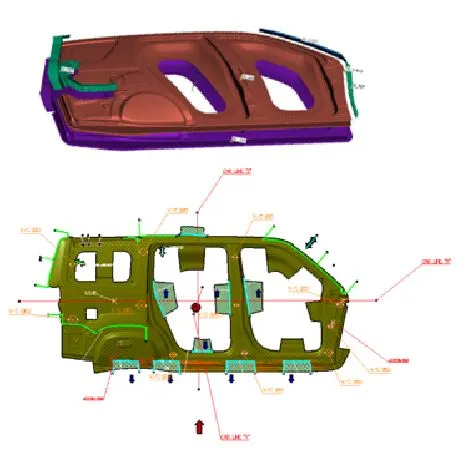

Die Layout規劃每一道工序（OP10、OP20…）的成形內容，冷沖壓與熱沖壓分開規劃。
SoftwareCATIA V5
冷沖壓
SoftwareCATIA V5

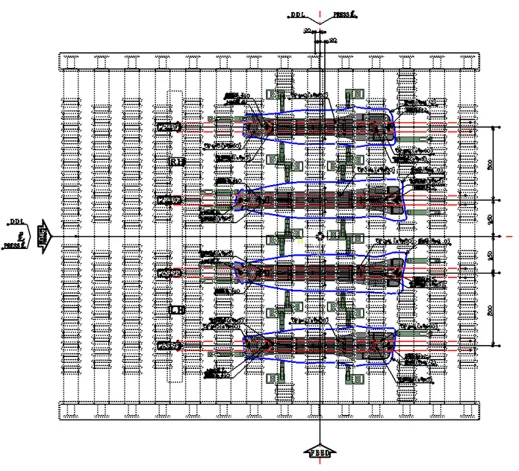

熱沖壓
SoftwareCATIA V5
02
模擬分析

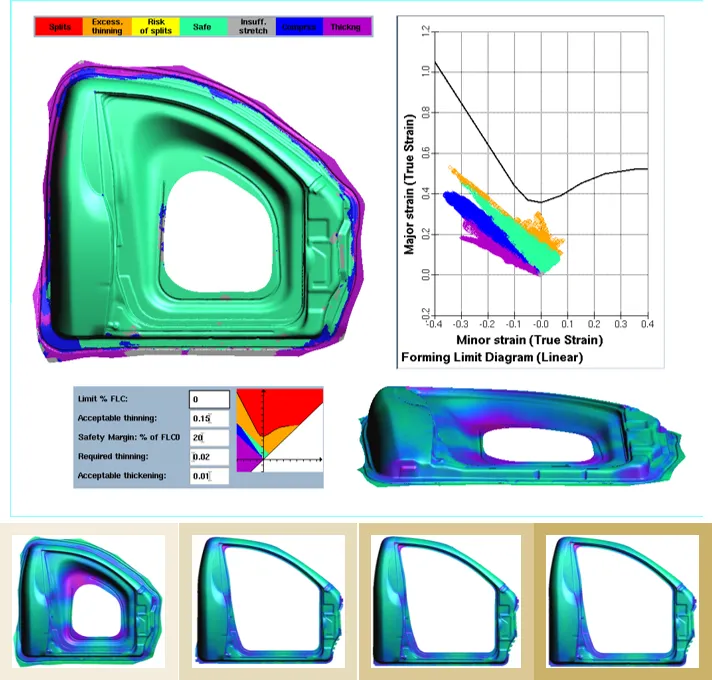

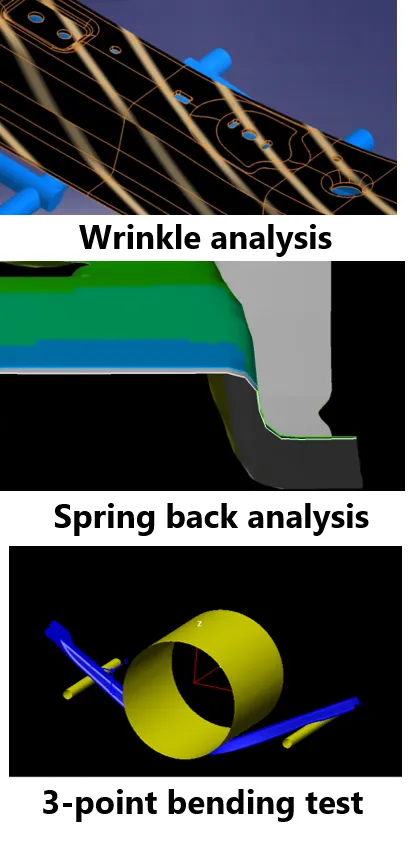

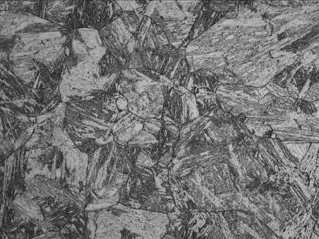

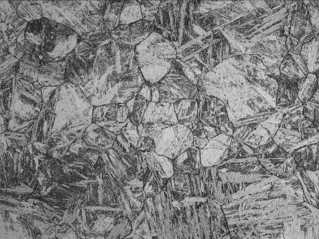

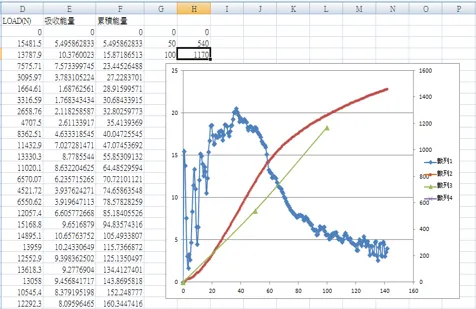

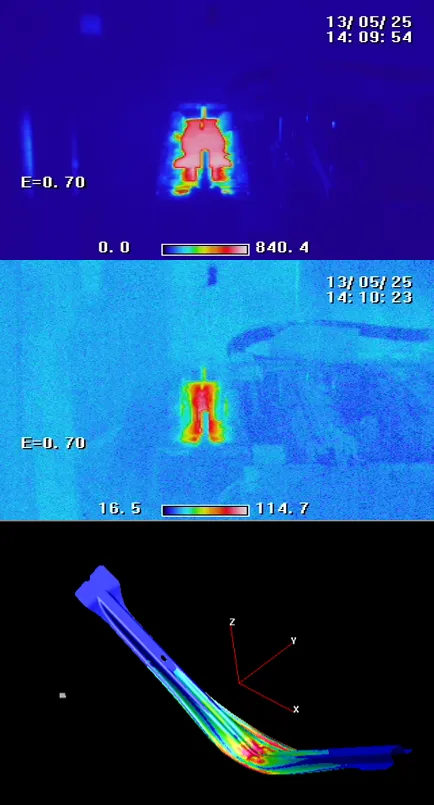

Simulation模面設計（Die Face Design）與水道設計（Waterway Design），以 Pam-Stamp 做成形模擬。
SoftwareCATIA V5DynavistaCADCEUSPam-Stamp
模面設計 Die Face Design
SoftwareCATIA V5DynavistaCADCEUS
SimulationPam-Stamp

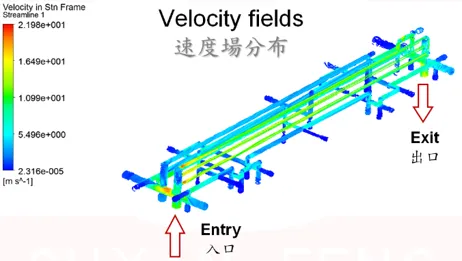

水道設計 Waterway Design
SoftwareCATIA V5DynavistaCADCEUS
SimulationPam-Stamp
03
模具設計

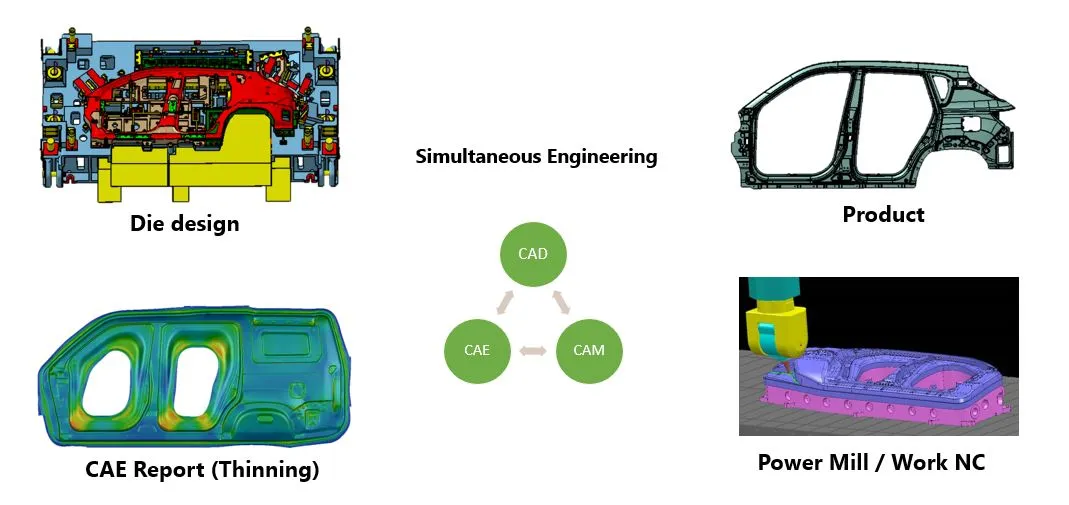

Die Design3D 模具結構設計，產出加工用的最終 NC 資料。
SoftwareCATIA V5CATIA VAMOSCADCEUSAutoCADDynavista
04
消失模、鑄造、熱處理

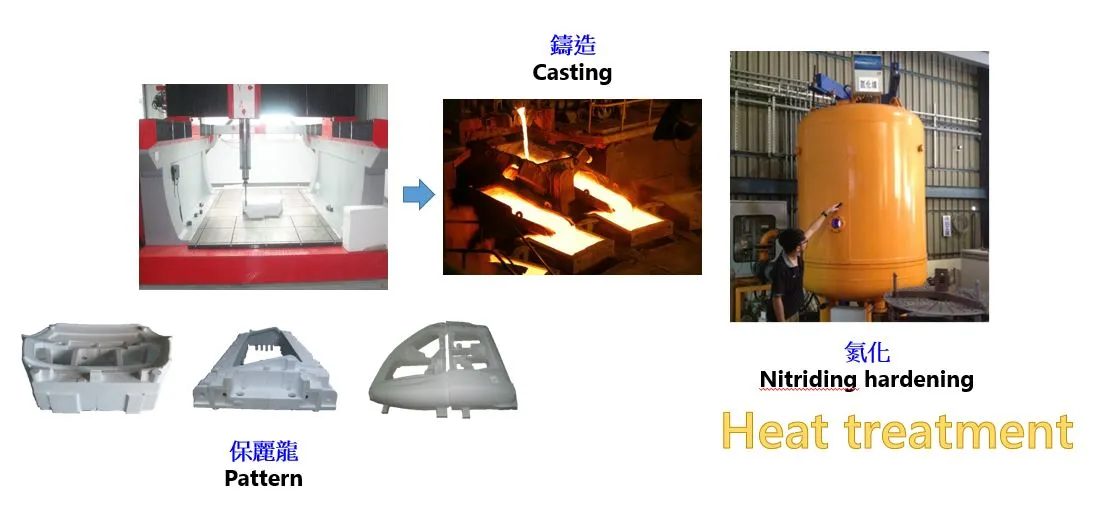

Pattern / Casting / Heat treatment保麗龍消失模雕刻 → 鑄造 → 氮化硬化等熱處理。
SoftwareCATIA V5VAMOSPowerMILL
05
平面加工

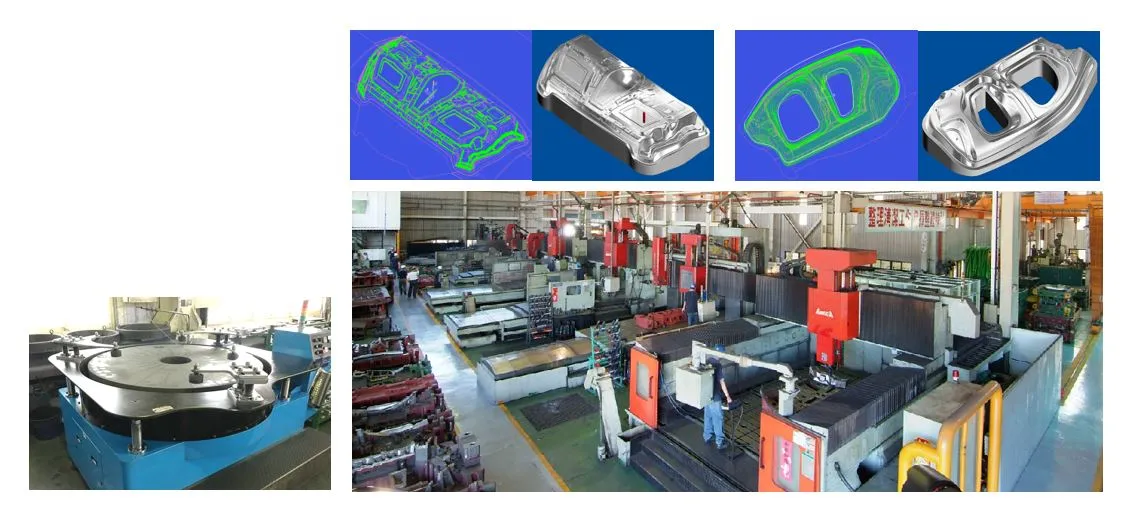

2D Machining模座、基準面與孔位加工。
SoftwareCATIA V5MASTERCAMPowerMILL
06
組立

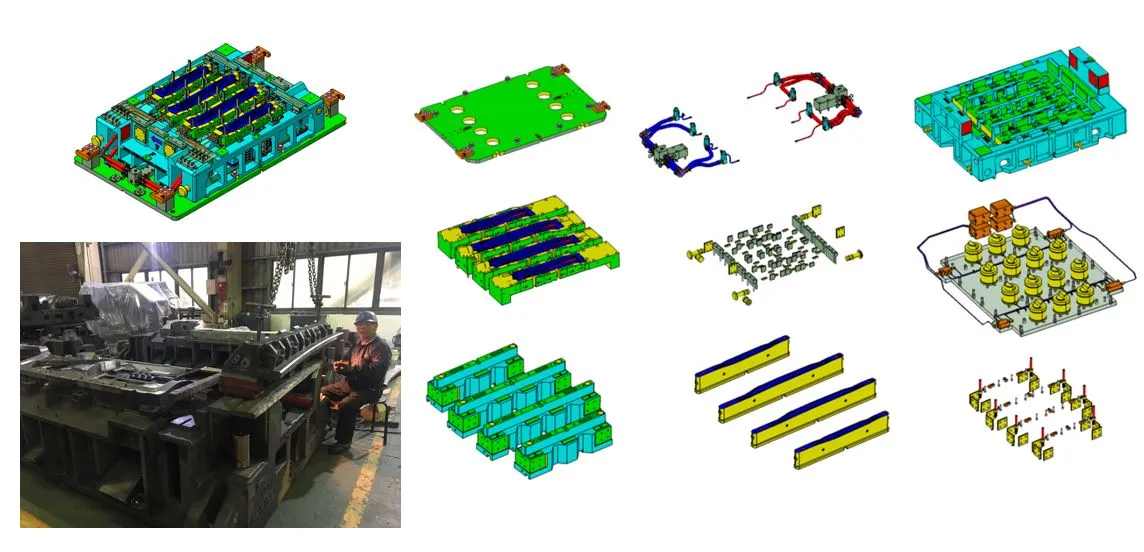

Assembling平面加工後組立模具零件，再進行 3D 模面加工。
07
3D 雕刻

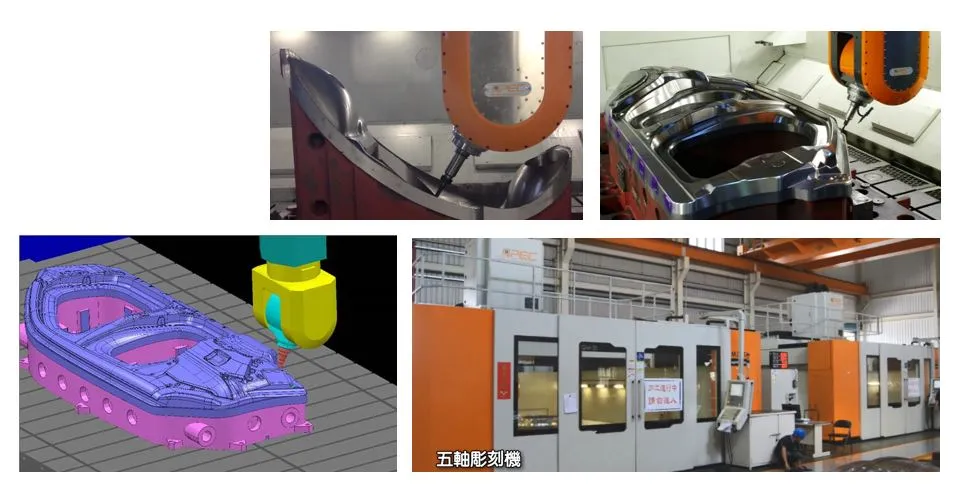

Surface Machining模面粗加工、半精加工、熱處理、精加工（Rough → Semi → Heat Treatment → Final Cut）。
SoftwareCATIA V5PowerMILL
08
調試與試模

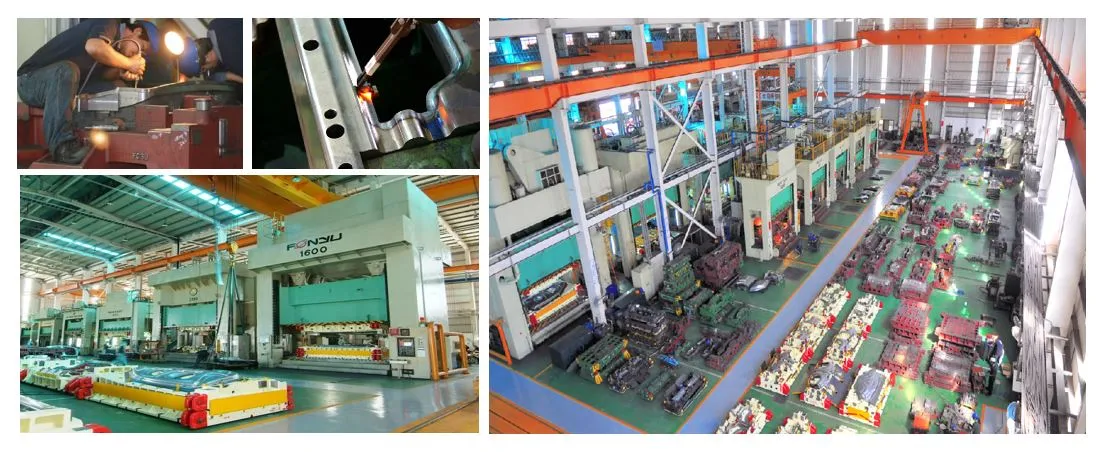

Construction & Tryout鉗工配模（Fitting & Spotting）、試模、補正，客戶驗收（Buyoff）後出貨。
熱沖壓試模與 AIRDC 長期合作（舊網站原文：Long term corporation with AIRDC for hot stamping tryout）。
Equipment
設備清單
由舊網站的表格圖片重新打字，方便搜尋與複製。
| 項次 | 設備 | 廠牌 | 型號 | 規格 | 數量 | 備註 |
|---|---|---|---|---|---|---|
| 1 | 5 軸 CNC | APEC | GM3280 | 3.2m × 8m | 1 | 18,000 rpm |
| 2 | 5 軸 CNC | APEC | GM3050 | 3m × 5m | 2 | 18,000 rpm |
| 3 | 3 軸 CNC | WELE | MG530 | 3m × 5m | 1 | 12,000 rpm |
| 4 | 3 軸 CNC | AWAE | LG5030 | 3m × 5m | 1 | |
| 5 | 3 軸 CNC | OKUMA | MCV25B | 2.5m × 5m | 1 | |
| 6 | 3 軸 CNC | OKUMA | MCV25B | 2.5m × 4m | 1 | |
| 7 | 3 軸 CNC | OKUMA | MCV16A | 1.6m × 3m | 1 | |
| 8 | 3 軸 CNC | OKUMA | MDB-N21 | 2m × 4m | 1 | |
| 9 | 3 軸 CNC | OKUMA | MDV-T | 2m × 4m | 1 | |
| 10 | 3 軸 CNC | AWAE | LP5030 | 3m × 5m | 1 | |
| 11 | 3 軸 CNC | AWAE | LP5025 | 2.5m × 5m | 1 | |
| 12 | 3 軸 CNC | AWAE | LP4021 | 2.1m × 4m | 2 | |
| 13 | 3 軸 CNC | YEONG CHYN | 2550 | 2.5m × 5m | 2 |
合計 16 台
| 項次 | 設備 | 廠牌 | 台面（mm） | 數量 |
|---|---|---|---|---|
| 1 | 1,600T 機械式沖床 | FONYU | 2500 × 4500 | 1 |
| 2 | 600T 機械式沖床 | SCHULER | 1900 × 3200 | 2 |
| 3 | 1,700T 油壓機 | DEES | 2500 × 5000 | 1 |
| 4 | 1,200T 油壓機 | YUNG TEN | 2500 × 4600 | 1 |
| 5 | 1,000T 油壓機 | FENG YANG | 2000 × 3550 | 1 |
| 6 | 800T 油壓機 | HOM-RING | 2500 × 4500 | 1 |
| 7 | 800T 油壓機 | ABESEIKI | 2300 × 3500 | 1 |
| 8 | 500T 油壓機 | WINCHEW | 2000 × 3000 | 1 |
| 9 | 400T 油壓機 | YUNG TEN | 2000 × 3000 | 1 |
| 10 | 300T 油壓機 | WINCHEW | 2000 × 3000 | 1 |
| 11 | 100T 油壓機 | KONGO | 2500 × 4000 | 1 |
| 12 | 100T 油壓機 | MORI | 2000 × 3000 | 1 |
| 13 | 2,400T 機械式沖床 | CHIN FENG | 2600 × 5000 | 1 |
13 項、14 台（原表合計欄寫 13）
熱沖壓試模設備 Hot Forming Tryout
- LCM 800 Ton 油壓機（台面 4,500 × 2,500）
- Chin-Chang 加熱爐（Furnace）
- KUKA KRC2 機器人
與 AIRDC 長期合作進行熱沖壓試模。
